Präzise geplant, hochwertig umgesetzt: LOGO.3 im Einsatz für anspruchsvolle Sichtbetonflächen
Beim Neubau der Grundschule in Gengenbach schuf PASCHAL mit einer detaillierten Schalungsplanung und der Kombination aus LOGO.3 und PASCHAL Deck die Voraussetzungen für ein hochwertiges Schalbild und einen reibungslosen Bauablauf.

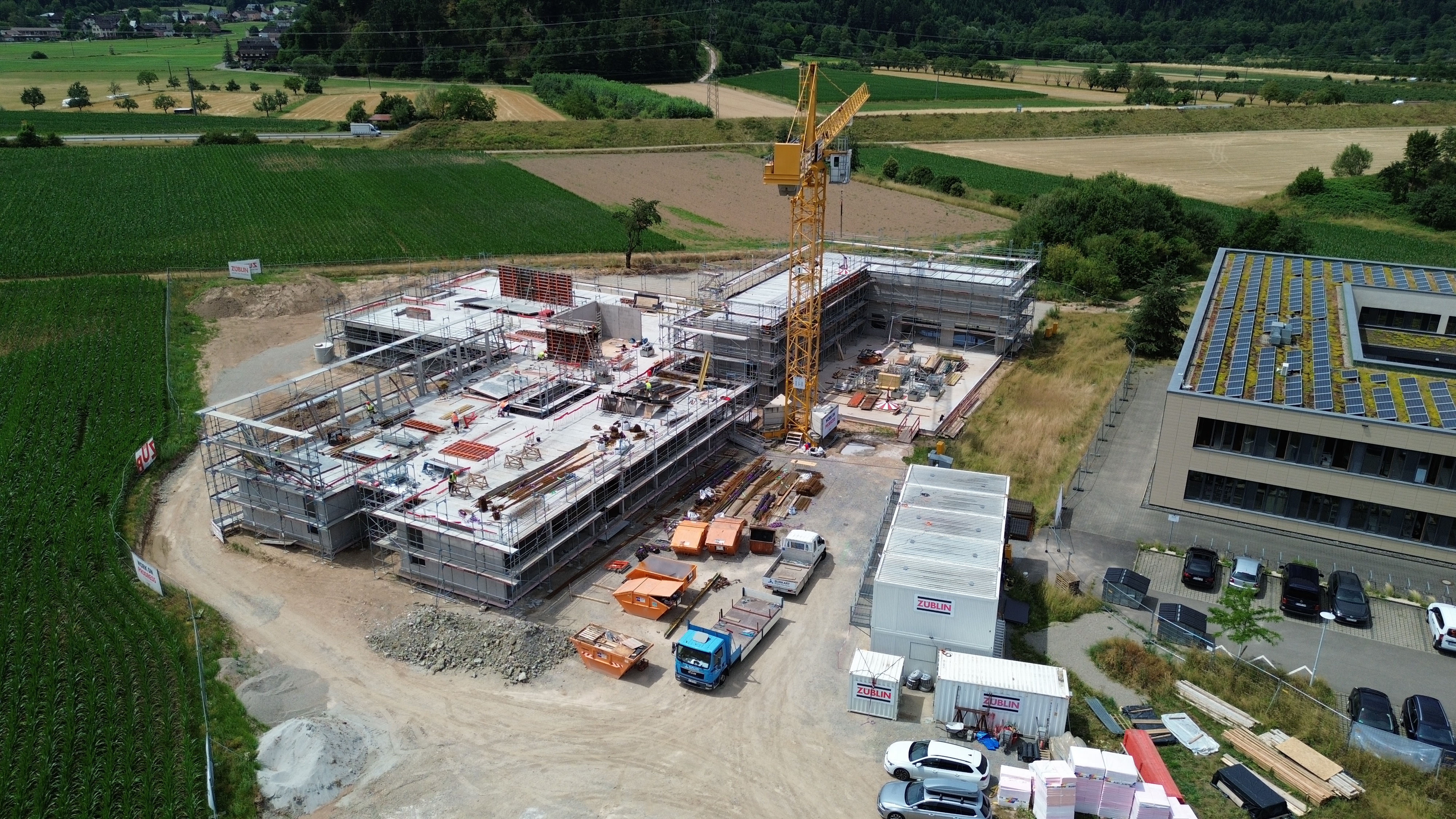

Mit dem Neubau der Grundschule am Erhard-Schrempp-Schulzentrum entsteht in Gengenbach ein modernes Bildungsgebäude in Massivbauweise mit einer vorgehängten Holzfassade. Im Inneren prägen großzügige Sichtbetonflächen, ein offenes Atrium und klare Raumstrukturen das Erscheinungsbild.
Für die Schalungsarbeiten setzte die Ed. Züblin AG auf die Wandschalung LOGO.3 und die Deckenschalung PASCHAL Deck. Entscheidend für den Projekterfolg war dabei nicht allein die Wahl der eingesetzten Schalungssysteme, sondern insbesondere die frühzeitige und abgestimmte Schalungsplanung von PASCHAL in enger Zusammenarbeit mit dem Baustellenteam vor Ort.
Für den Rohbau der neuen Grundschule in Gengenbach setzte die Ed. Züblin AG auf die Schalungssysteme LOGO.3 und PASCHAL Deck. Die projektbezogene Schalungsplanung von PASCHAL schuf dabei die Grundlage für die anspruchsvollen Sichtbetonflächen.
Sichtbeton beginnt mit einer präzisen Schalungsplanung
Nicht erst die Betonage entscheidet über das spätere Erscheinungsbild hochwertiger Sichtbetonflächen, sondern bereits die Anordnung der Schalungselemente, der Fugenverlauf und die Position der Spannstellen. Deshalb arbeiteten die Ed. Züblin AG und PASCHAL bereits in der Ausführungsplanung eng zusammen.
PASCHAL entwickelte im Vorfeld detaillierte Wandansichten, in denen sowohl die Rahmenabdrücke der Schalung als auch die Lage der Spannstellen visualisiert wurden. Dadurch konnten Bauherr und Architekten das gewünschte Schalbild festlegen und freigeben. Insbesondere in den Sichtbetonbereichen des Treppenhauses und an architektonisch prägenden Wandflächen wurde so sichergestellt, dass die späteren Betonoberflächen exakt den gestalterischen Vorstellungen entsprachen.
LOGO.3 sorgt für ein einheitliches Schalbild
Für die Wandflächen kam die Ed. Züblin AG mit einer maximalen Vorhaltemenge von nur 160 m² LOGO.3 Wandschalung aus. Verwendet wurden überwiegend großformatige Elemente im Format 240 × 340 cm, die sich optimal für die rund 3,30 m hohen Geschosse eigneten. Die großen Elemente reduzierten die Anzahl der Elementstöße und unterstützten damit das gewünschte ruhige Erscheinungsbild der Sichtbetonflächen.
Gleichzeitig ließ sich die Zahl der sichtbaren Spannstellen gezielt begrenzen. Auf Wunsch des Baustellenteams vor Ort wurden die neu belegten Schalelemente ausschließlich mit drei erforderlichen Spannstellen in der Höhe ausgeliefert. So entstand ein klar gegliedertes Schalbild mit wenigen Fugen und minimalsten Ankerstellen.
Auch im Fundamentbereich kam LOGO.3 zum Einsatz. Rund 80 m² der Schalung mit einer Höhe von 90 cm wurden für Fundamente und Bodenplatte verwendet. Der Einsatz desselben Systems in unterschiedlichen Bauabschnitten vereinfachte die Materiallogistik und reduzierte den organisatorischen Aufwand auf der Baustelle.

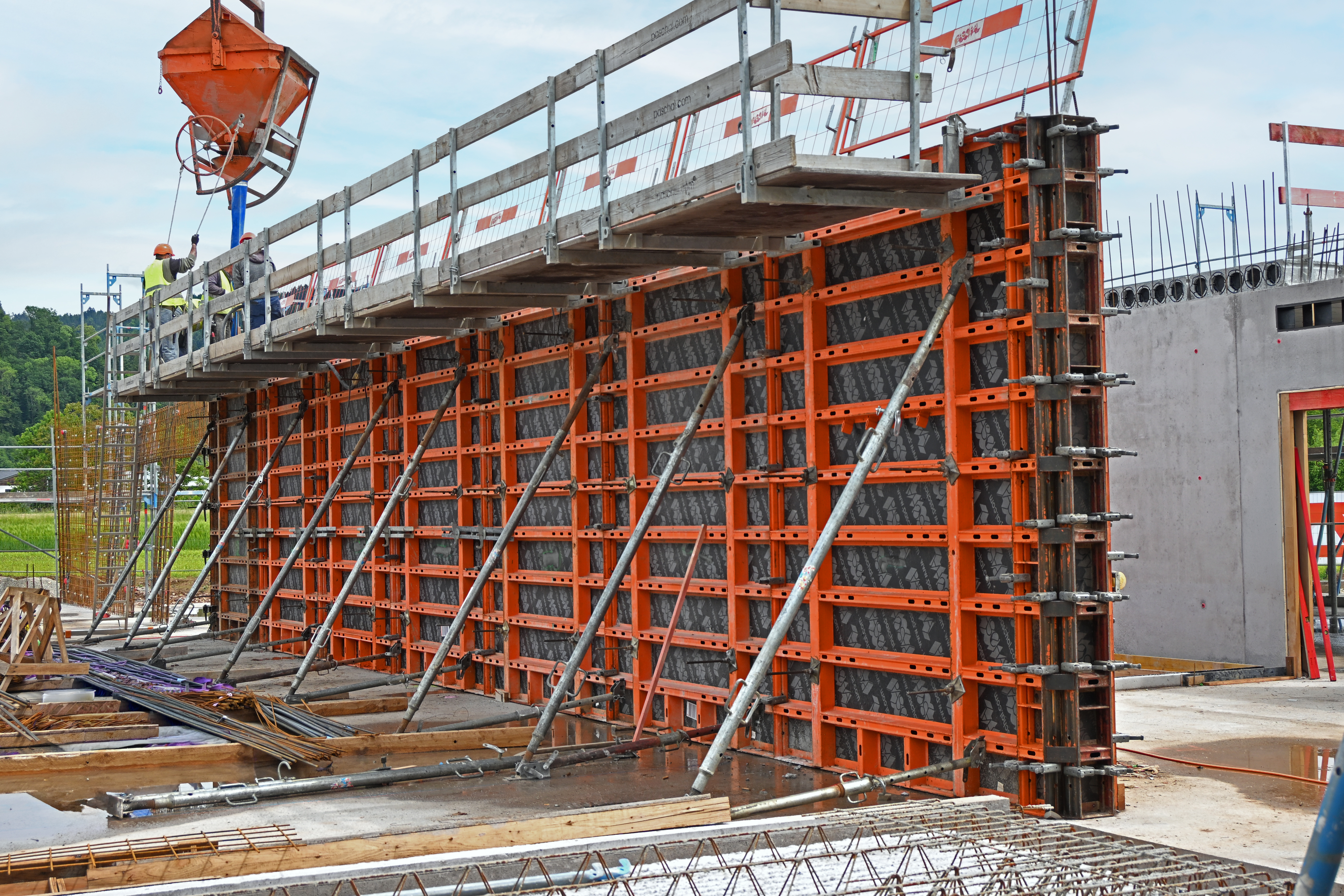

Die großformatigen LOGO.3-Elemente ermöglichten ein geordnetes Schalbild mit wenigen Fugen und Spannstellen – eine wichtige Voraussetzung für die geforderte Sichtbetonqualität.
Durchgängiges Schalungskonzept für den Rohbau
Ergänzt wurde die Wandschalung durch das Deckenschalungssystem PASCHAL Deck, welches zur Unterstützung der Filigrandecken sowie für die Herstellung der Unterzüge zwischen den Stützen eingesetzt wurde. Dadurch ließ sich das gesamte Tragwerk des Massivbaus mit aufeinander abgestimmten Schalungssystemen realisieren. Zusätzliche Schalungslösungen für Deckenränder oder Unterzüge waren nicht erforderlich.
Gerade bei den engen Taktzeiten des Projekts erwies sich dieser Systemgedanke als Vorteil. Materialwechsel wurden reduziert, Arbeitsabläufe vereinfacht und die Schalungsarbeiten mit einer kleinen Mannschaft wirtschaftlich umgesetzt – ohne Abstriche bei der geforderten Sichtbetonqualität.
Vom Plan zur Perfektion
Das Projekt in Gengenbach zeigt, dass die Anforderungen an moderne Sichtbetonbauwerke weit über die Auswahl eines geeigneten Schalungssystems hinausgehen. Erst das Zusammenspiel aus projektbezogener Schalungsplanung, abgestimmten Schalungssystemen und einer engen Zusammenarbeit aller Projektbeteiligten schafft die Voraussetzungen für hochwertige Betonoberflächen und einen wirtschaftlichen Bauablauf. Mit seiner technischen Beratung und der frühzeitigen Entwicklung des Schalbildes unterstützte PASCHAL die Ed. Züblin AG bereits in der Planungsphase und leistete damit einen wesentlichen Beitrag zur Ausführungsqualität des Projekts.

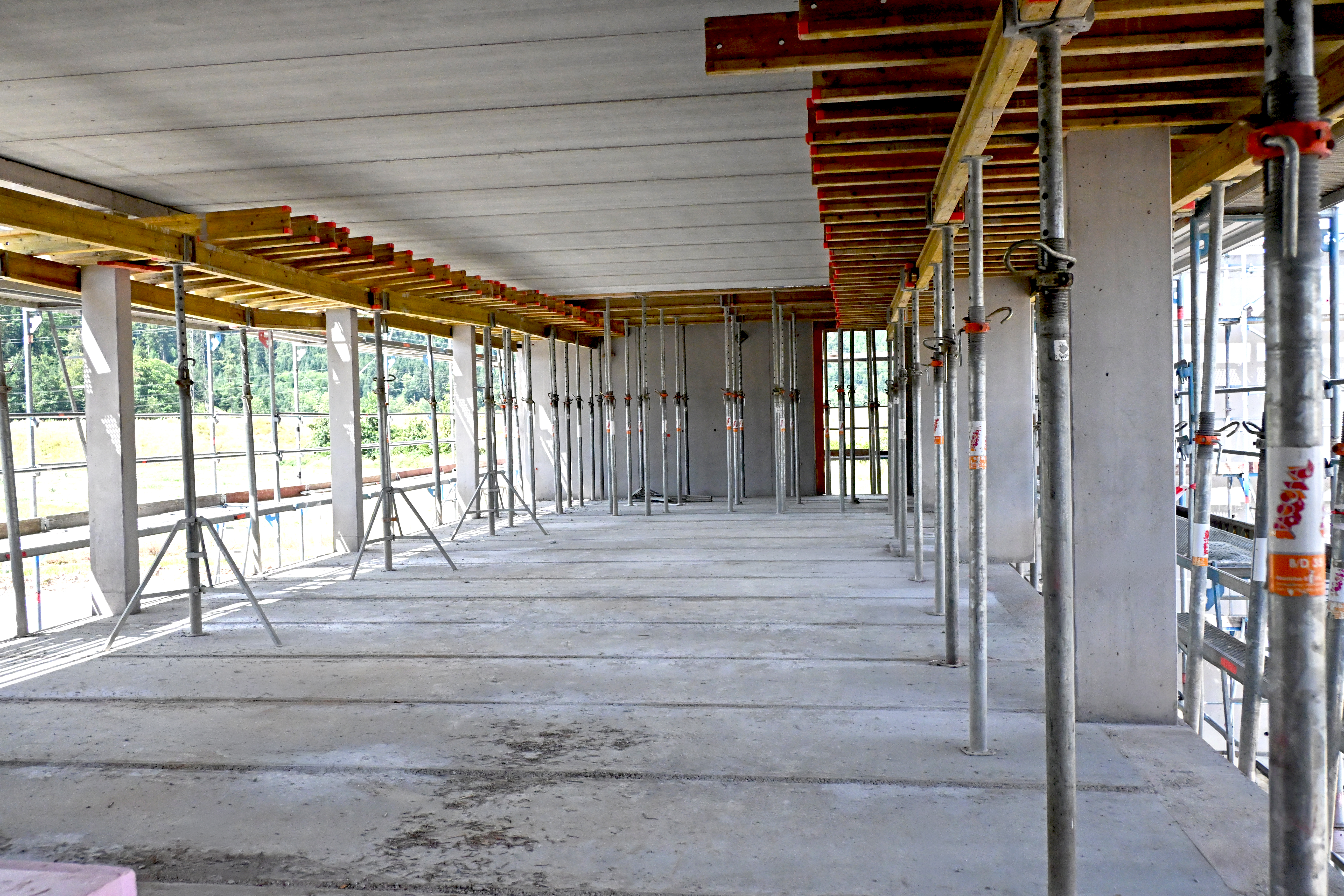

PASCHAL Deck erfüllte im Deckenbereich gleich mehrere Aufgaben: Baustützen und H20-Träger unterstützten die Filigrandecken, zudem kam das System bei der Herstellung der Unterzüge zum Einsatz. So ergänzten sich die eingesetzten Lösungen zu einem durchgängigen Konzept für den Rohbau.
