Universalschalung Raster/GE

vielseitig, anpassungsfähig, flexibel


  • Als Hand- und Großflächenschalung konzipiert
  • Baukastenprinzip und ausgewogene Elementsortierung garantieren systemmäßiges Schalen auch bei komplizierten Grundrissen
  • Flachstahlrahmen garantiert Robustheit und Langlebigkeit
  • Kompatibel mit allen PASCHAL Systemen
  • Verbindungsbolzen als universelles Verbindungsmittel für alle Elemente und Zubehöre
Universalschalung Raster/GE

Universalschalung Raster/GE

Universalschalung für Fundamente, Wände, Stützen, Unterzüge, Schächte, Rundungen (Polygone), GaLa Bau, Fertigteile

Technische Daten
Elementbreiten  Raster: 100/75/60/50/45/43/40/37/33/30/25/24/20/15/12/10/6/5 cm
  GE: 200/150 cm
Elementhöhen  Raster: 150/125/75/62,5 cm
  GE: 275/250/150/125 cm
Bauhöhe der Schalung  Raster: 7,5 cm
  GE: 19,5 cm (7,5 cm Rahmen + 12 cm Träger)
Schalhaut  15 mm finnisches Birkensperrholz, 11-schichtig
Zulässiger Frischbetondruck  Raster: 35 kN/m² nach DIN 18218
  GE: 60 kN/m² nach DIN 18218
Ebenheitstoleranzen  Raster: Tab.3, Zeile 6, DIN 18202
  GE: Tab.3, Zeile 7, DIN 18202


Informationsmaterial anfordern Angebot einholen
Jetzt online bestellen

Produktaufbau

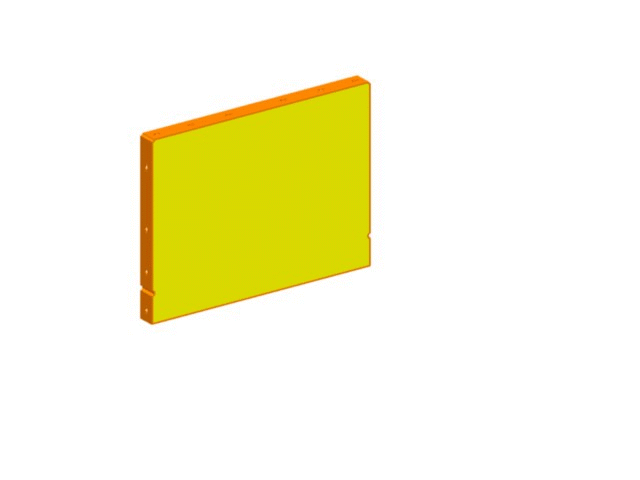

raster animation

Handbuch

Handbuch-Kapitel Raster


Schwebende Raster-Elemente

Die Künstlerin Franka Hörnschemeyer zeigt Ihre aktuelle Arbeit Opak 519 mit schwebenden Raster-Schalungselementen im Museum unter Tage in Bochum vom 23. Mai 2019 bis 20. Oktober 2019.
