50 Jahre Schalungs-Know-how im Betonbau
Die Firma PASCHAL-Werk G. Maier GmbH feierte am 08. Juli 2014 ihren 50stenWer die imposante Liste mit Referenzobjekten des Steinacher Unternehmens durchgeht, dem ist klar, dass im Kinzigtal Experten in Sachen Betonschalung sitzen: die Mercedes-Tribüne am Nürburgring, Staudämme in Algerien, die Wohnbebauung an der Hauptstraße der ins Meer gebauten Palme in Dubai, das Samsung-Museum in Seoul, den FohlenCampus der Borussia Mönchengladbach, um nur einige Projekte zu nennen. Bei allen Bauwerken formten Schalungen aus Steinach den Beton.
Und die Form kann noch so geschwungen, so vielfältig und extravagant sein, PASCHAL überzeugt seit je her auch dann, wenn es knifflig wird.
„Geradeaus und rechtwinklig um die Ecke kann jeder schalen, das wirkliche Know-how zeigt sich erst, wenn’s rund und gewölbt wird, wenn es an die Formgebung von Freiformflächen geht“, sagt PASCHAL-Geschäftsführerin Barbara Vetter, stolz.
Perfekt gerundet, wild geschwungen, mit verschiedensten Winkeln oder eben in freier, von Architekt und Ingenieuren gestaltete Formen. Ob Einfamilienhaus oder Wolkenkratzer, Biogasanlage oder riesige Infrastrukturprojekte, PASCHAL Schalungen sind bei den Kunden in Deutschland und global im Einsatz.
1964 hatte es angefangen, als Josef Maier die Idee mit dem Baukastensystem für Betonschalungen hatte, die zudem wieder verwendet werden konnten. Zuvor wurde jede Schalung individuell aus Holz gezimmert und später entsorgt. Mit dem PASCHAL-System, das man sich wie ein Baukastensystem mit verschiedenen Teilen vorstellen kann, die alle untereinander kombinierbar sind, gelang der Durchbruch.
Die verschieden großen Elemente, bestehend aus einem Metallrahmen, der mit einer glatten Holz- oder Stahlplatte bestückt ist, lassen sich untereinander verbinden und ermöglichen es, jede gewünschte Schalungsform in kurzer Zeit zu bauen. Dabei zeigen sich nach dem Ausschalen absolut gleichmäßige Betonoberflächen und natürlich auf Wunsch hochwertiger Sichtbeton.
„Heute sind neben unseren perfekt verarbeiteten Elementen, deren Rahmen bis zu 30 Jahre halten, Dienstleistungen rund um das Thema Betonschalung genau so wichtig“, sagt die Chefin von PASCHAL, Barbara R. Vetter, die das Unternehmen von ihrer Mutter Gertrud Maier übernommen hat.
Kundenorientierter Service
Zur PASCHAL-Gruppe gehört deshalb seit 2008 das Softwareunternehmen Planitec. Hier werden die speziellen Software-Systeme entwickelt, die alle Funktionen für eine perfekte Planung und Organisation von Bauvorhaben enthalten: Angefangen bei der automatisierten Schalungsplanung mit PASCHAL-Plan light über die differenzierte Schalungsplanung im AutoCAD mit PASCHAL-Plan pro bis zur Nutzung der RFID-Technik (Radio Frequency Identification) mit PASCHAL Ident für den Aufbau und die Verwaltung moderner Schalungsparks.
So gibt es zu den Schalelementen, die sowohl gekauft als auch länderspezifisch gemietet werden können, eine Software zur Arbeitsvorbereitung, die vorab die ideale Kombination der verschiedenen Elemente berechnet und eine genaue Stückliste erstellt, was an Teilen und Zubehör gebraucht wird. „Das reduziert auf der Baustelle enorm viel Arbeitszeit und damit Geld“, sagt Schulungsleiter Dipl.-Ing. (FH) Hans-Peter Steiner, der Kunden und neue Mitarbeiter in der hauseigenen Ausstellung mit der Welt der Betonschalungen vertraut macht.
Chiptechnologie PASCHAL Ident
Ergänzt wird die Software durch eine ganz besonders clevere Idee: Jedes Schalelement der Standardserien PASCHAL Raster und PASCHAL LOGO.3 haben einen eingebauten Chip, einen Transponder, der das Element individuell markiert. Mittels eines Lesegeräts und der Software lassen sich alle Schalelemente übersichtlich, elektronisch verwalten
Mit der Trapezträger-Rundschalung geht es einfach rund
Aufgrund der vielfältigen Einsatzmöglichkeiten der Trapezträgerschalsysteme hat PASCHAL eine global herausragende Position, denn mit diesem Schalungssystem lassen sich perfekte Rundungen mit den verschiedensten Radien exakt, einfach und schnell herstellen.
Die Trapezträgerschalung ist stufenlos einstellbar, für Durchmesser von 2 bis 5 m und von 5 m bis unendlich. Sie kann sowohl horizontal wie auch vertikal eingesetzt werden. Mit nur 0,28 bis 0,55 Spannstellen/m² unterstützt sie jeglichen schnellen Baufortschritt.
Stahl oder Aluminium
Gefertigt werden die meisten Teile, insbesondere die Sonderlösungen, in Steinach. Bei den Schweißspezialisten ist Präzision oberstes Gebot. Gerade die Sonderanfertigungen, die jede gewünschte Form aus Beton möglich machen, sind ein Bereich, der, so Barbara R. Vetter, in den vergangenen Jahren enorm an Bedeutung gewonnen hat.
Aber auch die „Klassiker“, wie die Raster/GE-Schalung sind nach wie vor sehr gefragt. „Die Rahmen der Großflächenschalung LOGO.3 werden mit hochmoderner Roboter-Schweißtechnik zusammengefügt“, erklärt der verantwortliche Produktionsleiter Dipl.Wirtsch.-Ing. Ralf Neff.
Forschung und Entwicklung mit Gespür für Nützliches
Und immer wieder ist die hauseigene Entwicklungsabteilung gefordert, denn die Anforderungen an Form und Anwendung ändern sich ständig. So gibt es auch leichte Elemente der Serie LOGO.3 aus Aluminium, die von Hand transportiert werden können, etwa auf unzugänglichen Baustellen. Oder eben immer wieder neue Formen, denn die Anforderungen an Bau- und Tragwerke wie auch die Wünsche der Bauherren fordern Architekten und Ingenieure und somit auch die Bauunternehmen, denen PASCHAL umfassend zur Seite steht.
So wurde beispielsweise zur letzten internationalen Baufachmesse „bauma“ die Ausschalinnenecke präsentiert.
Auch diese Systemerweiterung für die Schalungssysteme LOGO.3 und Raster kommt in der Praxis bestens an. Im Rohbaubetrieb reduziert die spindelbare Ausschalinnenecke den Zeitaufwand für die Erstellung und das Umsetzen der Innenschalung für Aufzugschächte, Treppenhauskerne sowie bei Baukörpern mit engen Platzverhältnissen enorm und ist für die Betonbauer eine willkommene Unterstützung.
Highlights aus 50 Jahren Schalungseinsatz im Betonbau
TTR-Rundschalung für das Klinikum in Erstein (Elsass)

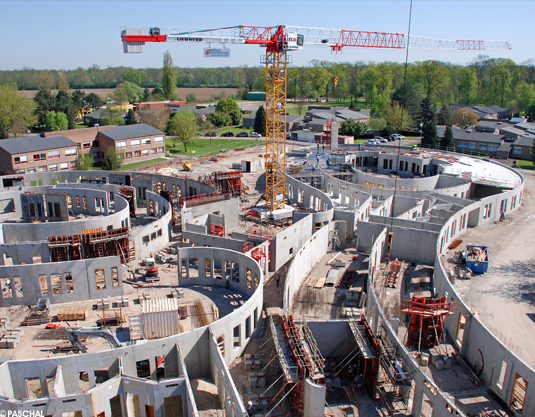

Zur Formgebung der gerundeten Stahlbetonwände des Erholungszentrums des Klinikums in Erstein wurde das Trapezträgerschalsystem TTR eingesetzt. Während der Bauzeit waren 8 Schalungssätze im Einsatz.
Die Bauarbeiten begannen am 12. Juli 2012. Im Frühjahr 2014 wurde das Erholungszentrum fertig gestellt.
LOGO.3-Systemschalung für Durchlassbauwerk mit 11,90 m hohen konischen Wänden
Im Rahmen des Hochwasserschutzes wurden in Haslach im Ortenaukreis zwei Rückhaltebecken errichtet.
Das Durchlassbauwerk, das mitten im Damm liegt, besteht aus einem 21,10 m langen vorderen, horizontalen sowie einem längs mit jeweils 5,55 m Breite zweigeteilten 32,40 m langen geneigten Bereich. Die beiden Schwergewichtswände des Durchlassbauwerks sitzen auf dem teils geneigten Fundament auf und verjüngen sich von 1,30 m Dicke an der Basis des Mittelbereichs bis auf 0,70 m am Top; ebenso sind die Flügel an den Außenseiten nur 0,50 m dick. Die konischen Wände sind an den Außenflächen um 2,86 Grad nach innen geneigt.
Raster und PASCHAL Deck in Nordafrika

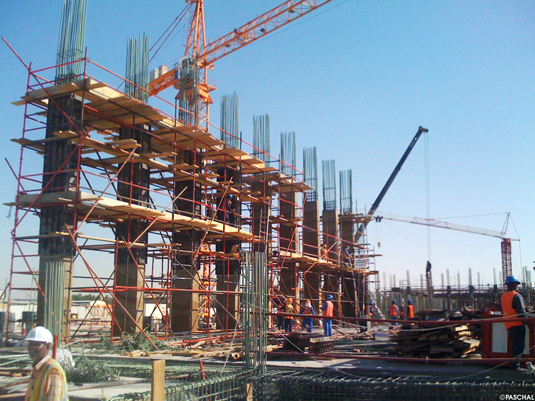

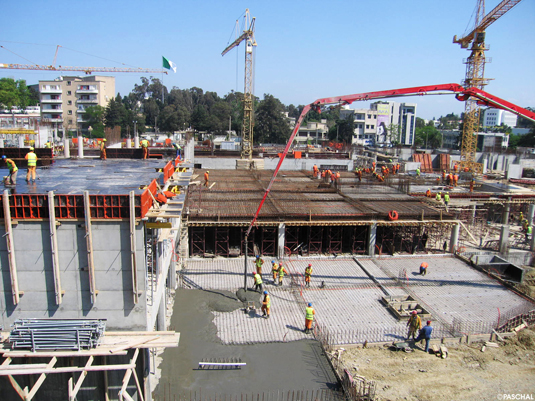

Zum Bau des Campus der Medizinischen Fakultät in Algier für 10.000 Studenten setzte das ausführende Bauunternehmen auf die Raster-Universalschalung zum Erstellen der Fundamente, Wände, Schächte, Stützen und Unterzüge. Auch beim Schalen der Rotunde kam die Raster zum Einsatz. Zur Deckenerstellung wurde die PASCHAL Deck verwendet.
Gelungene Kombination aus TTR, Raster und GE für Biogasanlage

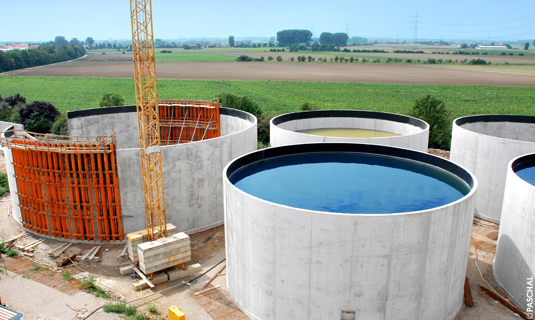

Alle Stahlbetonkonstruktionen der Biogas-Anlage im Energiepark Bürstadt wurden mit Schalsystemen von PASCHAL erstellt. Auf der Baustelle wurden die TTR-Rundschalung und die Raster/GE-Wandschalung kombiniert eingesetzt.
In Beton gegossen wurden Technikgebäude des Kraftwerkes, unterschiedlich große Rundbehälter, die Lagerfläche inklusive der Einfassungswände.
LOGO.3 für gasdichtes Sicherheitslager
Im Zuge einer Werkserweiterung der Fuchs Lubritech GmbH im Industriegebiet Nord von Kaiserslautern wurde eine feuersichere Lagerhalle für brennbare Produkte errichtet. Eine Besonderheit waren die 14,50 Meter hohen Stahlbetonwände, die in einem Abschnitt betoniert werden mußten.
Raster-Universalschalung am Golf

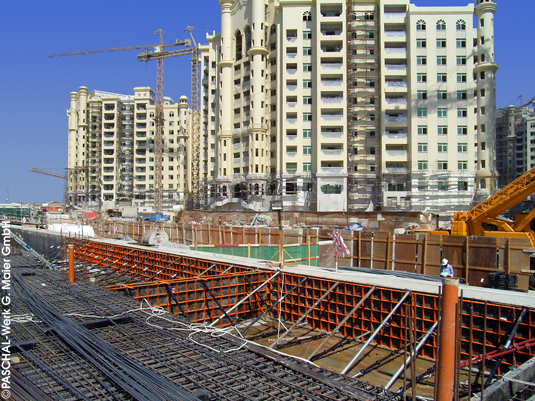

Zum Erstellen des Stahlbetonskelettes für ein 1,0 Meilen langes, zehnstöckiges Apartmentgebäude auf der "Golden Mile" der Palm Jumeirah wurde die Raster-Universalschalung eingesetzt. Mit diesem Schalsystem wurden Fundamente, aussteifende Eckwände, Aufzugschächte sowie die lastabtragenden Rechteckpfeiler geschalt.
LOGO.3 in Saudi-Arabien
Für die landesweit größte Kläranlage, die in der Stadt Medina erstellt wurde, nutzte das ausführende Bauunternehmen die LOGO.3-Wandschalung.
Im Juni 2012 begannen die Rohbauarbeiten auf dem 120.000 m² großen Baustellenareal. Die Inbetriebnahme ist für August 2014 geplant.
Raster-Universalschalung in Dubai

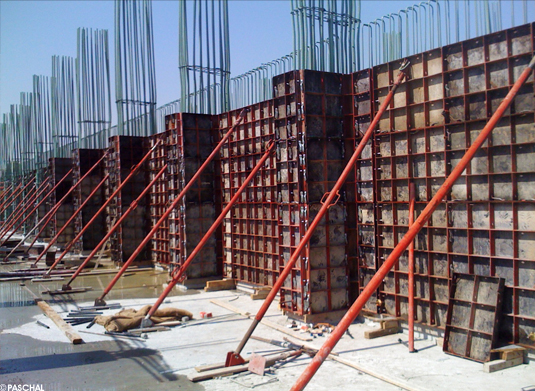

Für die Erstellung der senkrechten Umfassungswände des ersten unterirdisch gelegenen Umspannwerkes für Dubai fiel die Wahl auf die Raster-Universalschalung. Trotz der verschiedenen Wandhöhen von bis zu 9,0 m, den unterschiedlichsten Fundamentversprüngen und des knappen Bauzeitenplans seitens der Électricité de France International erfüllte die RASTER alle Anforderungen.
