Многоцелевой зал школы Эрих-Кестнер-Шуле без углов и кромок
Строительная организация, постоянный клиент компании PASCHAL, применяет арендованную опалубку TTR.
Предметом проекта является строительство нового здания начальной школы Эрих-Кестнер-Шуле в городе Лих. Здание возводится на месте ранее снесенной старой постройки. 2-этажное железобетонное сооружение с наружными габаритами прибл. 60 x 35 м разработано согласно немецкому стандарту энергоэффективных домов с годовым теплопотреблением не более 15 киловатт-часов на квадратный метр и адаптировано для лиц с ограниченными возможностями согласно DIN 18 040. Стоимость строительства составляет около 9,6 миллионов евро.
Площадь более 250 м² с закругленной и воздушной конструкцией.

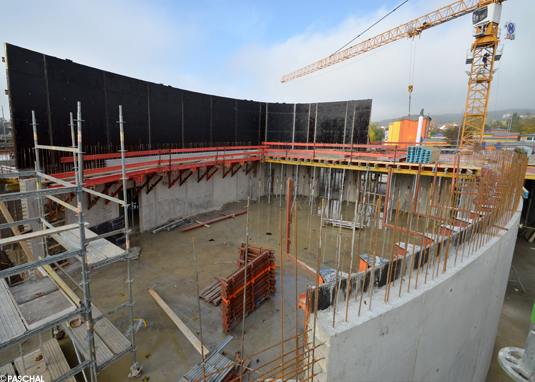

Для центрального многоцелевого зала архитекторы бюро «Essman Gärtner Nieper Architekten GbR» из Дармштадта спроектировали скругленную, воздушную железобетонную конструкцию с высотой в свету 7,345 м. В южном направлении расположена эмпора, а в передней части многоцелевого зала после завершения строительства будет проходить галерея площадью свыше 40 м².
В самом широком месте многоцелевой зал имеет ширину 14,712 м, а в продольном направлении - 20,296 м. При этом конструкция зала симметрична относительно продольной оси. Все данные конструктивные и архитектурно-планировочные аспекты были учтены группой проектировщиков и технологическим отделом компании PASCHAL, благодаря чему строительному предприятию OTTO HEIL GmbH & Co KG удалось возвести железобетонную конструкцию в четыре этапа, воспользовавшись 188,438 м² арендной опалубки TTR.

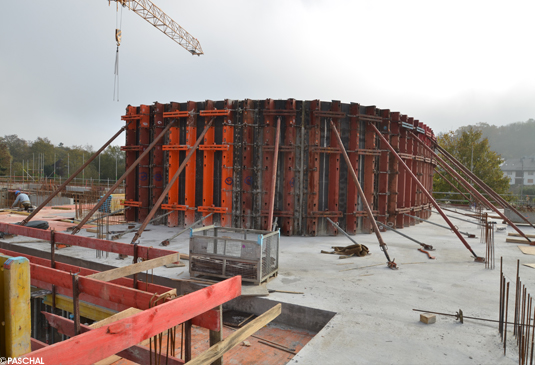

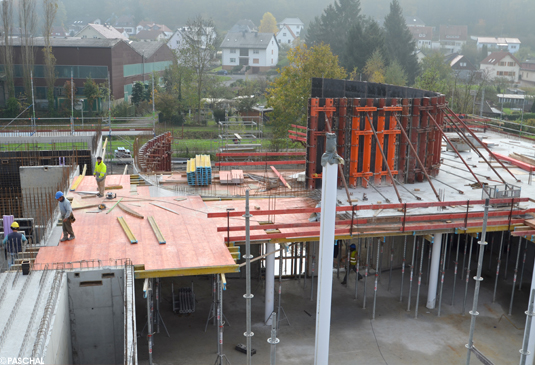

Для возведения скругленных бетонных конструкций постоянные клиенты регулярно используют круглую опалубку с трапецеидальными балками TTR производства PASCHAL.
Подготовка работ с точностью до миллиметра
Предварительно скругленные на заводе опалубочные элементы в сочетании с подробным инструктажом, проведенным на месте работ, обеспечили «точную посадку» – опалубочные элементы абсолютно точно подходили к заданным точкам разметки.
Сопряжение двух кривых разного радиуса – никаких проблем при использовании TTR
28 различных радиусов - сущий пустяк для круглой опалубки с трапецеидальными балками «TTR», ведь эта опалубка предлагается в двух исполнениях:
- для внутреннего диаметра 5,00 м (r = 2,50 м) до бесконечности (прямая)
- для внутреннего диаметра 2,00 м (r = 1,00 м) до внутреннего диаметра 5,00 м.
Благодаря данным возможностям комбинирования удается выполнить все закругления с высокой точностью, поскольку для каждого внутреннего сегмента подбирается подходящий внешний сегмент.
Кроме того, в системе уменьшается количество стяжек, а также гарантируется надежное восприятие давления свежеуложенного бетона до 60 кН/м².

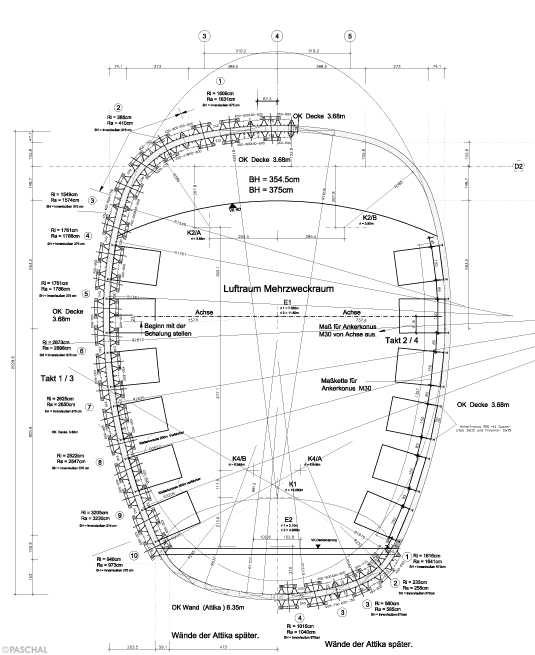

Профессиональное планирование опалубки - гарантия быстрого и точного выполнения строительства.
Выполненное сопряжение кривых разного радиуса для тактов бетонирования 1, 2, 3, 4 с двумя тактами высотой 3,75 м каждый:
PПоз. 1 Комплект сегментов внутренний радиус 16,06 м плюс внешний радиус 16,31 м
Поз. 2 Комплект сегментов внутренний радиус 3,85 м плюс внешний радиус 4,10 м
Поз. 3 Комплект сегментов внутренний радиус 15,49 м плюс внешний радиус 15,74 м
Поз. 4 + 5 Комплект сегментов внутренний радиус 17,61 м плюс внешний радиус 17,86 м
Поз. 6 Комплект сегментов внутренний радиус 28,73 м плюс внешний радиус 28,98 м
Поз. 7 Комплект сегментов внутренний радиус 26,25 м плюс внешний радиус 26,50 м
Поз. 8 Комплект сегментов внутренний радиус 25,22 м плюс внешний радиус 25,47 м
Поз. 9 Комплект сегментов внутренний радиус 32,05 м плюс внешний радиус 32,30 м
Поз. 10 Комплект сегментов внутренний радиус 9,48 м плюс внешний радиус 9,73 м
Выполненное сопряжение кривых разного радиуса для тактов бетонирования 5 и 6 с тактом для аттика высотой 6,35 м:
Поз. 1 Комплект сегментов внутренний радиус 16,16 м плюс внешний радиус 16,41 м
Поз. 2 Комплект сегментов внутренний радиус 2,33 м плюс внешний радиус 2,58 м
Поз. 3 Комплект сегментов внутренний радиус 5,60 м плюс внешний радиус 5,85 м
Поз. 4 Комплект сегментов внутренний радиус 10,15 м плюс внешний радиус 10,40 м

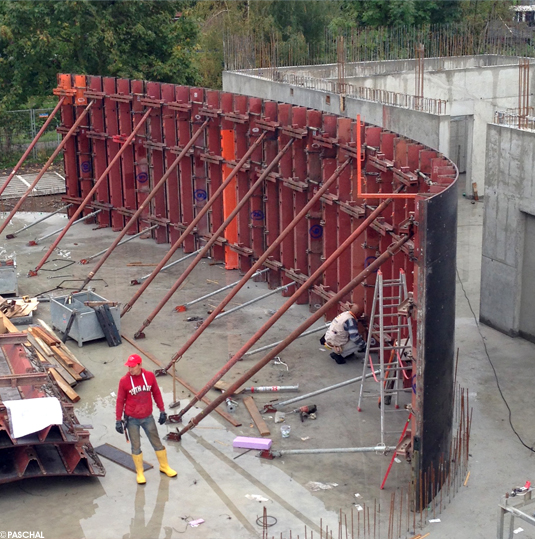

«Точная посадка» – собранная на заводе опалубка TTR на 100% подходит к заданным точкам разметчика./span>
