Столпы рынка

Быстрое опалубливание с помощью опалубки для колонн «Грип» ускоряет выполнение работ, связанных со строительством павильона для супермаркета

Различия между стеновой опалубкой и опалубкой для колонн никогда прежде не были такими большими, как сегодня, если речь идет об опалубливании бетонных опор.
Современная стеновая опалубка имеет узкие и высокие мультиэлементы, на боковой стороне которых в правом углу крепится другой мультиэлемент. Так получаются бетонные колонны с прямоугольным и квадратным поперечным сечением.Опалубка для колонн обладает такими же свойствами и поражает своими техническими преимуществами.

Кенцинген (район Эммендинген, Брейсгау)

В середине сентября 2011 года строительная компания Singler (Хофштеттен) начала строительство павильона шириной 35,30, длиной 74,50 и высотой до 9,12 метра на недавно освоенном участке. Черновые строительные работы должны завершиться до февраля 2012 года, так как продуктовый супермаркет известной сети должен открыться к Пасхе.
Заказчиком – компания Günter Lehmann GmbH (Карлсруэ). Проект тщательно разработан архитектурным бюро и главным строительным управлением Müller + Huber (Оберкирх). Несмотря на зиму, периоды плохой погоды в план не внесены.
К тому же город Кенцинген находится на расстоянии 25 километров по прямой от самой теплой точки Германии. Тем не менее давление на подрядчика очень высоко. Он вынужден применять самые эффективные методы строительства.

Черновые работы и работы по бетонированию

Кроме большого торгового павильона необходимо построить почти 30 дополнительных помещений, в том числе холодильный склад, склад глубокой заморозки и склад пустой тары, которые будут размещаться на первом этаже, и помещения для персонала на втором этаже, а также зону для подъезда грузовых автомобилей большой грузоподъемности. Прилавки и другие участки имеют дополнительную напольную изоляцию, поэтому потребовалось выполнить несколько отметок заложения фундамента, чтобы в конечном счете получилась единая большая и ровная поверхность. Ленточный фундамент из бетона C25/30 заложен с использованием собственной универсальной опалубки «Растер» и армирован два раза.
Стены в основном выложены из кирпича. В свободных проёмах для колонн фронтально была установлена  универсальная опалубка «Растер» и затем проёмы забетонированы. Таким простым способом были сооружены колонны, придающие конструкции жесткость.
Высота свеса крыши - 5,10 м, конька - 8,20 м. Конструкция крыши поддерживается фермами с верхним прямолинейным и нижним выгнутым вниз поясами, которые, в свою очередь, уложены на шесть бетонных колонн высотой в 8,00 м, размером 50 x 60 см, имеющих у вершины форму вилки.

Эффективная опалубка и возведение лесов

Первоначально планировалось возвести опоры с помощью мультиэлементов стеновой опалубки «ЛОГО.3». Это проверенный и недорогой метод.
Однако из-за большого недостатка времени принято решение арендовать три комплекта опалубки для колонн «Грип». Каждый комплект состоял из двух колонн высотой 3,40 м каждая, а также одной надстраиваемой колонны высотой 1,5 м, таким образом для высоты бетонирования в 8,00 м была достигнута идеальная высота опалубки 8,30 м.
Так как опалубка для колонн «Грип» свободно выдерживает давление свежего бетона 80 кН/м², можно выбрать соответствующую скорость бетонирования. Свежий бетон подавался с помощью шланга и бетононасоса для поочередного заполнения трех комплектов опалубки за одну заливку. У основания работы выполнялись с помощью поверхностного вибратора, а на верхних участках - с применением внутреннего вибратора. Процесс бетонирования занял четверть часа, все работы по бетонированию - всего полчаса на колонну. Для создания вилкообразной формы незадолго до окончания бетонирования в бетон вставили деревянный брус с выемкой и зафиксировали от всплывания.
Из-за погодных условий, которые грозили морозом, использовался быстросхватывающийся высококачественный бетон C25/30.

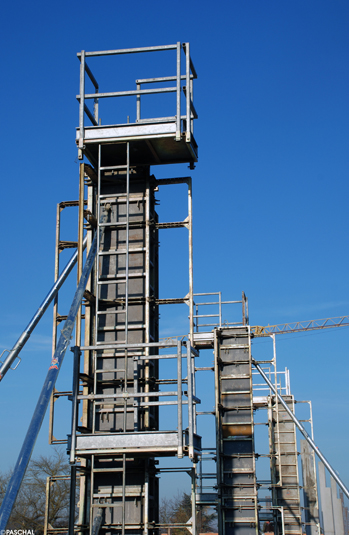

Одновременно использовались 3 комплекта опалубки колонн «Грип». Сквозные, жестко смонтированные лестницы и рабочая платформа существенно облегчают и ускоряют выполнение работ а также повышают их безопасность.

Опалубка для колонн «Г»

Опалубка для колонн «Грип» поставляется на стройплощадку в комплекте с укосинами и рабочей платформой. На рабочей платформе жестко смонтирована стальная защищенная от коррозии лестница, благодаря чему эта система обеспечивает максимальный уровень безопасности и удобство обслуживания, что позволяет облегчить и ускорить выполнение работ. Диапазон регулировки составляет 20–60 см с шагом 5 см. Можно делать квадрат или прямоугольник, не заменяя обшивку опалубки. Для съема опалубки достаточно открыть зажимные приспособления с одной стороны; после этого опалубку можно снять и переместить с помощью крана в один прием на следующий участок работ. При использовании элементов обычной стеновой опалубки для установки, снятия и перемещения опалубки потребовалось бы в два-три раза больше фактически затраченного времени. При этом безопасность и удобство такой опалубки не соответствуют уровню опалубки «Грип». В этом отношении данная опалубка для колонн быстро окупилась.
«Это было замечательно!», - сказал, подмигивая, бригадир Альфред Кеттерер. Он будет заказывать ее снова.
Обшивка опалубки толщиной 21 мм из финской березовой фанеры имеет пластмассовое покрытие и идеально подходит для облицовочного бетона с высокими характеристиками. При транспортировке опалубка «Грип» складывается, занимая очень мало места.
