10.10.2017

Сила воды превращается в электрическую энергию. Компания PASCHAL оказывает поддержку Индии в дальнейшем освоении гидроэнергетических ресурсов.

В ходе реализации строительного проекта «Малая гидроэлектростанция в нижнем течении реки Байтарани, штат Орисса» в округе Кеонджхар требуется опалубливание конструкции площадью около 50 000 м². В этом отдаленном регионе также используется универсальная опалубка Raster.

Индия входит в семерку крупнейших производителей гидроэлектрической энергии и является мировым лидером по количеству гидроэлектростанций с плотинами. С целью дальнейшего освоения этого источника энергии поблизости деревни Сингханали, талук Анандапур, округ Кеонджхар, ведется строительство 24-мегаваттной гидроэлектростанции под проектным названием «Малая гидроэлектростанция в нижнем течении реки Байтарани, штат Орисса» при поддержке компании PASCHAL Formwork (India) Pvt. Ltd.
В используется универсальная опалубка Raster
С помощью Raster опалубливается конструкция площадью более 50 000 м² в ходе реализации нового проекта по строительству плотины в Индии.

С помощью 80 комплектов опалубки формируется железобетонная конструкция площадью 50 000 м²

Для формирования железобетонной конструкции площадью приблизительно 50 000 м² используется универсальная опалубочная система Raster производства компании PASCHAL. Клиент фирмы PASCHAL, компания M / S. Baitarani Power Project Private Limited, являющаяся дочерним предприятием группы RPP, закупила с этой целью 630 м² гибкой и прочной опалубки Raster.
Для опалубливания железобетонных конструкций с использованием указанного количества опалубки, инженеры PASCHAL Formwork (India) Pvt. Ltd. заранее провели анализ конструктивных чертежей и разработали на его основании подходящую концепцию опалубки, включающую в себя составление графика и планирование этапов строительства, согласно которому для реализации проекта потребуется 630 м² опалубки Raster, которая будет использоваться в 80 этапов, что убедительно доказывает надежность опалубочной системы Raster.

В используется универсальная опалубка Raster.
Общая высота опалубки в 3,75 м достигается за счет использования трех элементов высотой 1,25 м каждый. Полукруглый элемент опалубки изготовлен компанией PASCHAL Formwork (India) Pvt. Ltd. специально для строительного предприятия M / S. Baitarani Power Project Private Limited.

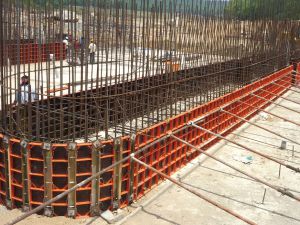

Система для опалубливания фундаментов, опор и боковых откосов

TЖелезобетонные несущие конструкции плотины состоят из подпорной стены, двух боковых откосов, сходящихся в форме воронки, и расположенных по обеим сторонам закругленных опор из железобетона. В них интегрированы анкерные крепления ворот в виде U-образных конструкций с выступом назад.
Эти опорные конструкции изготавливаются с различными габаритами, а их длина варьируется от 10,50 м до 25,50 м. Высота конструктивных элементов в зависимости от исполнения составляет 12,50 м или 14,50 м, а их толщина – 0,90 м или 3,00 м.
Оба воронкообразных боковых откоса плотины имеют конструктивную длину 76,00 м. Высота бокового откоса в стандартном исполнении равна 11,50 м, толщина – 1,25 м.
Подпорная стена на правой стороне плотины, наполовину закругленная вниз по течению, изготавливается длиной 32,835 м, высотой 15,50 м и конструктивной толщиной 2,25 м.
Левая, расположенная под прямым углом часть подпорной стены имеет общую длину 110,00 м, высоту 15,50 м и толщину также 2,25 м.

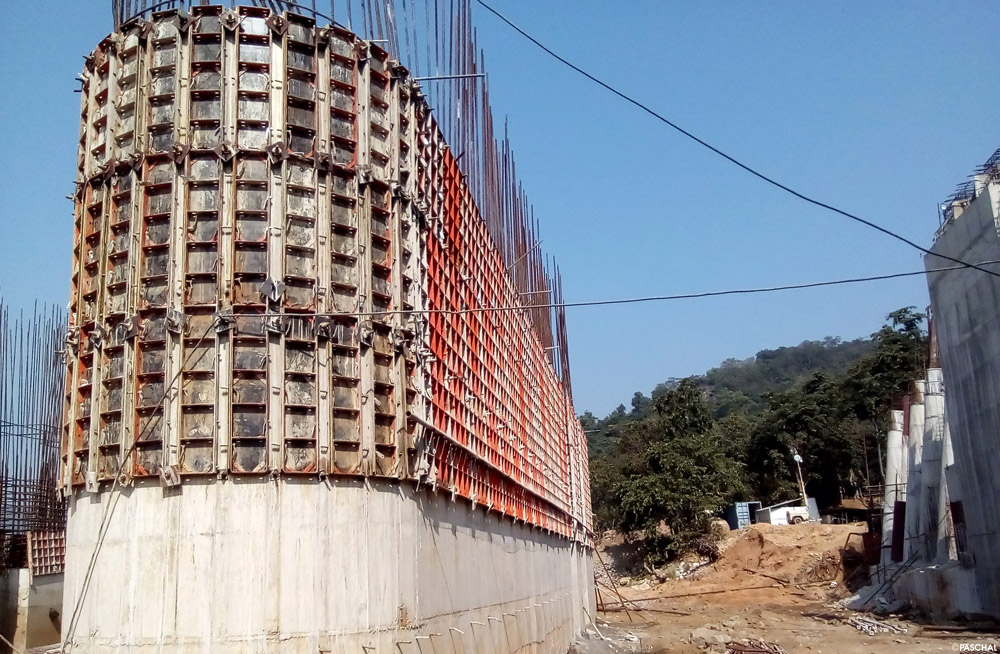

При опалубливании боковых откосов, а также полузакругленных спереди и сзади опорных столбов плотины, U-образные направляющие для ее ворот формируются с применением все той же универсальной опалубки Raster. Они выполнены в виде желобов глубиной 80 см и шириной 1,50 м, прорезанных в массивной железобетонной конструкции.
Для опалубливания закругленных бетонных конструкций компания PASCHAL Formwork (India) Pvt. Ltd. изготовила для своего заказчика, M / S. Baitarani Power Project Private Limited, специальный комплект опалубки на основе системы Raster.

Универсальная опалубка Raster

Как наглядно демонстрирует индийский проект по возведению плотины, практичная сортировка элементов обеспечивает системное опалубливание любых геометрических форм независимо от их сложности. Простая и прочная структура опалубки отличается высокой устойчивостью даже в условиях субтропического климата. Она впечатляет своей надежностью и вариативностью при реализации крупномасштабных проектов.

Логистическая поддержка прилагается

Поскольку строительство плотины ведется в отдаленной местности, разумеется, было необходимо организовать доставку опалубочных модулей, подкосов, комплектующих и расходных материалов на место работ. Об этом также позаботилась компания PASCHAL Formwork (India) Pvt. Ltd., осуществившая поставку в «40-футовых грузовиках».

Обслуживание на объекте

Учитывая тот факт, что сотрудники M / S. Baitarani Power Project Private Limited пользовались опалубкой Raster впервые, технические специалисты компании PASCHAL провели также инструктаж персонала на строительном объекте. И здесь универсальная опалубка Raster вновь показала себя с лучшей стороны, так как комплексная сортировка ее элементов в сочетании с простотой обращения обеспечивала абсолютную наглядность и гарантировала правильное применение даже в руках новичков. Благодаря крепкой рамочной конструкции из особой стали элементы опалубки способны в случае чего выдержать даже «грубое» обращение.

Фрагмент чертежа конструкции плотины.
Фрагмент чертежа конструкции плотины.
