29.05.2018

Безбарьерный доступ к пути по верхушкам деревьев на высоте 31 метра.

По ускоренному графику при участии компании PASCHAL была воплощена в жизнь главная достопримечательность региональной садоводческой выставки в г. Бад-Ибурге.

Шахта лифта для безбарьерного доступа к пути по верхушкам деревьев составляет 31 м в высоту и обеспечивает для всех посетителей свободный доступ к стальным дорожкам на головокружительной высоте от 10 до 28 метров. Имея протяженность 440 метров, дорога извивается вдоль 630 деревьев, обозначенных на карте.

Изюминка региональной садоводческой выставки

31-метровая железобетонная башня имеет в своем основании шахту лифта и выполняет функцию опоры для V-образной стальной конструкции с огибающими ее ступенями.
Несколько платформ прерывают лестницу в небо, Лифт дает возможность безбарьерно подниматься и спускаться со всех платформ.
Местное строительное предприятие „Holtmeyer Bauunternehmen GmbH" краткосрочно, еще до наступления зимы, получило заказ на изготовление железобетонной конструкции для шахты лифта, чтобы можно было начать железобетонные работы.
Будучи многолетним клиентом компании и истинным поклонником систем PASCHAL, Йенс Хольтмайер обратился к производителю опалубки в г. Штайнах. Компания Holtmeyer Bauunternehmen GmbH имеет собственные опалубочные системы PASCHAL, но у нее нет подъемно-переставных систем, необходимых при строительстве железобетонной «башни».

Ускоренный график строительных работ — трудоемкий процесс закладки фундамента

В связи с краткосрочным получением заказа и приближающейся зимой этот проект требовал срочной реализации. К тому же, все работы по закладке фундамента как для шахты лифта, так и для самого фундамента стальной опоры путь по верхушкам деревьев нужно было выполнять с использованием буронабивных свай, что было затратно и трудоемко.

Конструкция фундамента для шахты лифта с несущей каменной плитой для конструкции стальных ступеней

Несущая плита размером 8,5 x 8,5 метров и толщиной 0,80 м была укреплена с помощью 16 буронабивных свай. Приямок шахты лифта огражден железобетонными стенами толщиной 1,20 м и составляет 1,30 м в глубину. Под ним находится железобетонная плита толщиной 0,50 м. Для опалубки основной конструкции компания Holtmeyer Bauunternehmen GmbH использовала опалубочную систему LOGO.3 марки PASCHAL. Стены железобетонной шахты толщиной 0,30 м и размером в свету 2,75 м/2,75 м укреплены 0,80 м железобетонной плитой. Надстроенная над ней шахта лифта была забетонирована компанией Holtmeyer Bauunternehmen GmbH с помощью двух систем PASCHAL.

Усовершенствованные опалубочные системы и безупречная подготовка к выполнению работ

В качестве внутренней опалубки использовалась система LOGO.3 с распалубочными внутренними угламиб которые превосходно подходят как для опалубки так и для распалубки. После выдержки модуль внутренней опалубки был перемещен краном на следующий этап бетонирования как единое целое. Это осуществлялось 11 раз с помощью строительного крана.
Для опалубки внешних сторон шахты использовалась система LOGO.3 в сочетании с подъемно-переставной системой 240 см.

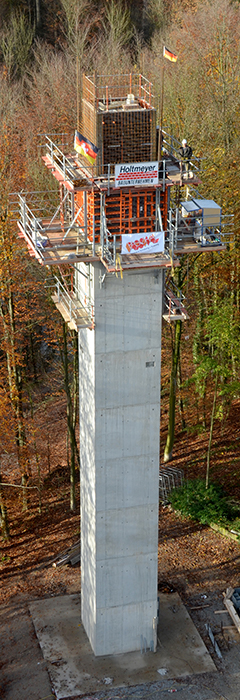

В середине ноября 2017 г. железобетонные работы для шахты лифта высотой 31 м были почти завершены. Непрерывный темп строительных работ в значительной степени поддерживался благодаря использованию систем PASCHAL, поскольку весь модуль подъемно-переставной системы, состоящий из вертикального опалубочного элемента с платформой/-ами и защитным/и ограждением/-ями, монтируется только один раз и перемещается только одним захватом крана к следующему месту выполнения работ.

Практическое и эффективное проектирование опалубки

В кратчайший срок специалисты по опалубке компании PASCHAL разработали для сотрудников Holtmeyer Bauunternehmen GmbH оптимальное предложение. Оно было разработано с учетом, что строительному предприятию понадобится всего лишь 4 комплекта подъемно-переставной опалубки.

Надежно зафиксировано конусом подъемно-переставной системы M30/DW15

На разработанный компанией PASCHAL конус подъемно-переставной системы который применяется для анкеровки на глубину от 250 до 400 мм было получено разрешение немецкого института (Разрешение №: Z-21.6.2042). Таким образом для всех подъемно-переставных систем и систем подъемных платформ PASCHAL имеется единая система анкерной фиксации лесов на подвесных кронштейнах.

По согласованию с инженером-проектировщиком специалисты по опалубке из г. Штайнах запланировали этапы бетонирования и высоту анкерной фиксации таким образом, чтобы 1-й захват бетонирования имел высоту 3,05 м, а последующие шаги бетонирования повторялись в 9 захваток высотой 2,90 м.
Для завершения строительства шахты нужно было выполнить еще один шаг бетонирования высотой 2,00 м, который завершался горизонтальной крышей шахты.

Практическое и эффективное проектирование опалубки
Незадолго до завершения строительства железобетонной шахты строительный участок Йенса Хольтмайера посетило много коллег. Здесь специалисты по строительству убедились в быстрых темпах строительных работ и воочию увидели услуги, предоставляемые компанией PASCHAL, например, составлению тщательно продуманных чертежей для подготовки к выполнению работ.

Достаточно одного комплектного монтажа

Весь модуль подъемно-переставной системы, состоящий из вертикального опалубочного элемента с рабочими платформой/ами и защитным/и ограждением/ями, монтируется только один раз и перемещается одним захватом крана к соответствующему месту выполнения работ. После перемещения в место выполнения работ весь модуль фиксируется 2 анкерами в готовую железобетонную стену.
Для укрепления последующих анкерных точек для шахты лифта в г. Бад-Ибурге было дано 36 часов для отверждения свежеизготовленной бетонной смеси. Для последнего шага бетонирования в середине ноября 2017 г. в связи с прохладной погодой компания Holtmeyer Bauunternehmen GmbH использовала бетон C 35/45.

Самое важное при подготовке к выполнению работ.

Йенс Хольтмайер и его команда использовали подъемно-переставную систему PASCHAL впервые. Он и его сотрудники тоже были в восторге от услуг, предоставляемых компанией PASCHAL. Незадолго до завершения строительства железобетонной шахты строительный участок компании Holtmeyer Bauunternehmen GmbH посетило много коллег, которые хотели воочию убедиться в быстром и точном продвижении строительных работ.

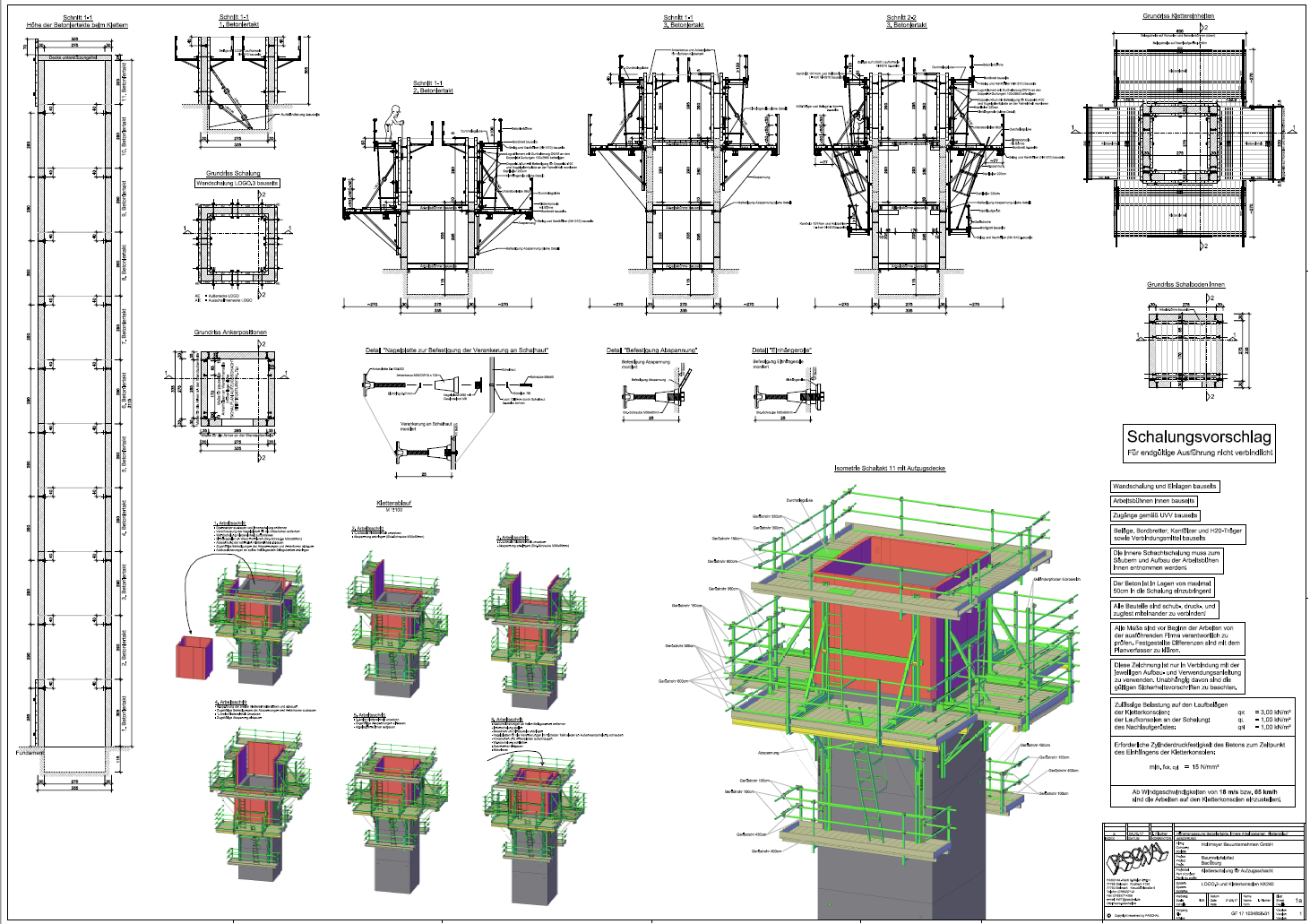

В ходе этого визита на строительный участок Йенс Хольтмайер и бригадир Даниель Хеманн рассказали о разработанном PASCHAL - плане опалубки: «Документы по подготовке к выполнению работ компании PASCHAL составлены настолько подробно и понятно, что моя команда смогла сразу же тщательно установить модули подъемно-переставной опалубки. Перед первым использованием подъемно-переставной системы монтажник компании PASCHAL на месте убедился в точной ее установке которую он одобрил».
Компания PASCHAL оказывает своим клиентам комплексную поддержку при выполнении строительных работ, оформляет наглядные чертежи, разработанные PASCHAL, спроектированные и сконструированные с помощью собственного программного обеспечения PASCHAL-Plan pro.
