21.09.2018

Работы по расширению очистных сооружений стоимостью около 40 млн евро в Форххайме для 600 000 жителей, вторые по величине отстойники вторичной очистки в Германии.

В рамках работ по расширению очистных сооружений в Форххайме для 600.000 жителей построены вторые по размеру отстойники вторичной очистки в Германии. При возведении железобетонных конструкций фирма Ed. Züblin AG сделала ставку на опалубочные системы PASCHAL.

Опалубочные системы PASCHAL обеспечили формирование разнообразных бетонных конструкций

Для возведения различных бетонных конструкций на стройплощадке использовались многие системы компании PASCHAL. Это была впечатляющая операция, доказавшая, что с помощью опалубочных систем PASCHAL можно эффективно и быстро реализовать все технические требования к опалубке.
Для опалубливания фундаментов и бетонных плит основания применялась универсальная опалубка РАСТЕР, а система LOGO.3 обеспечила необходимую опалубку стен. На некоторых участках стен использовались надстроечные уголки для гибкого увеличения опалубки на небольшую высоту без монтажа дополнительной рамной опалубки. Для устройства железобетонных перекрытий фирма Züblin применила систему Paschal-Deck в комбинации с передвижными и перемещаемыми краном платформами для перекрытий, смонтированными из системы опорных лесов Gass. А на круглых строительных конструкциях свою универсальность продемонстрировала круглая опалубка с трапецеидальными балками TTR, причем при опалубливании плит оснований , плит перекрытий, а также круглых стен отстойников, показав при этом отличные результаты благодаря точной регулировке по окружности с учетом радиуса.
Вуты на внутренней стороне круглой стенки отстойника были выполнены за одну захватку бетонирования на полную высоту емкости с помощью соответствующих системных компонентов.
Для работы на высоте применялись подъемно-переставные платформы KBK, доступ к которым обеспечивался посредством надежных лестничных башен.

Круглая конструкция стены отстойника вторичной
С опалубкой TTR от PASCHAL все идет по плану.

В нижней части фотографии:
Круглая конструкция стены отстойника вторичной очистки № 5 бетонируется с применением круглой опалубки с трапецеидальными балками TTR; высота опалубки составляет 5,25 м, включая устройство опалубки для вутов у основания с внутренним диаметром 72 м и бетонированием по высоте за один цикл.

В верхней части фотографии:
Бетонная плита отстойника вторичной очистки № 6 с наружным диаметром 73 м и опалубкой по периметру бетонировалась с применением круглой опалубки с трапецеидальными балками; высота опалубки составляет 0,75 м. В центре отстойника видна центральная опора со снятой опалубкой.

В работы по расширению очистных сооружений стоимостью около 48млн евро входит строительство дополнительной очистной емкости для очистки сточных вод активным илом с зоной застройки размером 330м x 150 м, двух отстойников вторичной очистки с наружным диаметром 73 м, основание фундамента которых частично находится примерно на 8,00 м ниже уровня земли.
Некоторые части отстойников вторичной очистки расположены ниже уровня грунтовых вод, и для них применялся особый метод строительства, в связи с чем потребовалось также использовать бетон подводной кладки.
Во время техническогопроектирования опалубки фирма Züblin воспользовалась ноу-хау экспертов по опалубке компании PASCHAL, применяющих проектировочную программу планирования опалубки PASCHAL Plan-Pro.
Благодаря этой программы фирма Züblin получила подробные и детальные планы опалубки, что оказало существенное и позитивное влияние на весь ход строительства. «Несмотря на масштабность проекта, а также большое разнообразие железобетонных конструкций и форм, строительные работы шли быстро и без задержки»,— говорит главный инженер Ульрих Гайтц.

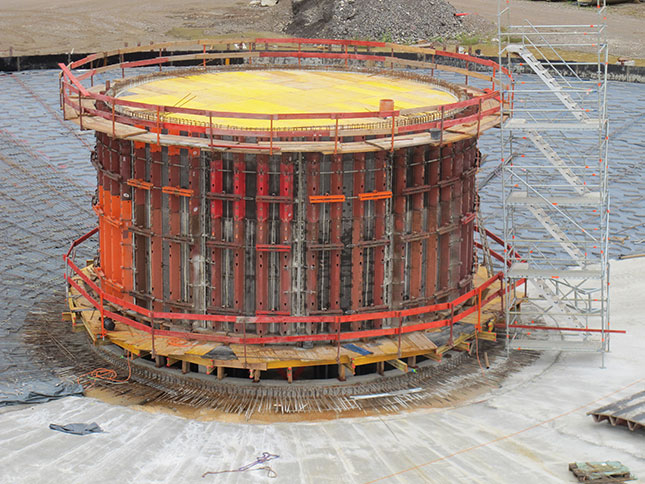

Центральная опора
Центральная опора с наружным диаметром 10м; для опалубливания на всю высоту 5,25 м использовалась круглая опалубка с трапецеидальными балками TTR. Внутреннее пространство полностью перекрыто элементами системы Paschal-Deck.

Сложные железобетонные конструкции возведены с точным соблюдением размеров и в заданные сроки.

После завершения работ над железобетонными конструкциями и их приемки заказчиком производится монтаж и установка технических компонентов. Согласно графику все очистные сооружения должны быть введены в эксплуатацию в 2019 году.
«Поэтому для нас особенно важно, чтобы основные конструкции были выполнены точно в срок и с соблюдением всех размеров»,— говорит Гюнтер Вацек, работающий прорабом на строительстве очистных сооружений. «Мы с удовольствием сотрудничаем с компанией PASCHAL, имея лучший опыт совместной деятельности при подготовке к работе, включая проектирование опалубки, а также ее рентабельное использование. Весь этот пакет работ и услуг придает нам необходимую уверенность в том, что сроки строительства будут соблюдены или даже сокращены»,— добавляет Вацек.

Стеновая опалубка LOGO.3
Стеновая опалубка LOGO.3 на последнем участке стены бассейна размером 84м x 40м для очистки сточных вод активным илом, высота опалубливания 6,80 м.

Следующее расширение уже в обозримом будущем — завершение до 2021 года.

Уже планируется следующее увеличение очистных сооружений, в связи с чем муниципалитет Форххайма приобрел полтора гектара леса.
На этой территории должно появиться производственное здание с офисами для 70 сотрудников, а также необходимыми эксплуатационными и складскими площадями. Согласно генеральному плану ввод в эксплуатацию запланирован на 2021 год.
