Système sophistiqué sans joints
Le coffrage universel Treillis/GE fait preuve de solidité et de fonctionnalité
Nouvelle construction complexe d'une banque avec le coffrage de voile PASCHAL Treillis/GE ayant une longue durée de vieDe nombreux bâtiments modernes ont une conception qui dépasse les limites des techniques de construction traditionnelles ou la charge admissible des matériaux de construction courants.
Des concepts d'ensemble réussis impliquant toutes les parties prenantes, y compris les coffreurs, permettent de répondre à ces exigences tout en maintenant le travail supplémentaire dans le cadre prévu.
Wilferdingen (commune de Remchingen, district d’Enz, Bade-Wurtemberg)
La commune en plein essor de Wilferdingen jouit d’une localisation favorable entre Karlsruhe et Pforzheim. Un bâtiment abritant une banque doit y subir un important agrandissement. Comme pour le bâtiment érigé en 1989, c'est l'entreprise de BTP Wilhelm Dennig, implantée localement, qui a été chargée des travaux.
Les travaux de terrassement, de février à mars 2011, ont porté jusqu'à une profondeur de 4 mètres dans le sol. Ils ont été entravés par un état du terrain peu favorable et un niveau élevé de la nappe phréatique. 8 puits comme puisards de vidange ont également été creusés et 25 trous géothermiques ont été percés en forant sur 2 900 mètres au total. Ces derniers seront utilisés pour la climatisation du bâtiment tout au long de l'année et les puits permettront de réduire les frais d’imperméabilisation des sols.
Le gros œuvre s'est déroulé d'avril à août 2011. Malgré de la structure architecturale plutôt discrète de l'extérieur du bâtiment à construire, les exigences statiques et au niveau de la technique de construction imposaient le dépassement des méthodes de construction traditionnelles : un concept global exigeant était donc à mettre pour répondre à de telles prescriptions.
Gros œuvre et bétonnage
Gros œuvre et bétonnageUne grande partie du bâtiment repose sur des fondations profondes et il a donc fallu couler une dalle de 0,60 mètre d'épaisseur avec une isolation thermique ; le reste a été fondé par une semelle filante avec isolation thermique. On a utilisé pour les fondations, pour les 1 700 m³ de C30/37 et les 260 t d'acier pour armature (70 % d'acier rond, 30 % matelas), le coffrage universel Treillis en propriété de l’entreprise. Le sous-sol, de par sa position dans la nappe phréatique, a été réalisée sous forme de cuve blanche.
Le voile de la cave est réalisé avec des éléments de 2,50 m de haut de Treillis/GE. Au total, 40 éléments de ce type sont utilisés sur ce chantier. Photo de la société de BTP © Dennig.
On a construit au-dessus un rez-de-chaussée et trois étages. Le rez-de-chaussée se présente sous forme d'un hall spacieux destiné aux guichets et dépourvu en grande partie d'éléments porteurs ; 60 poteaux circulaires supportent l'essentiel de la charge. Une forte contrainte de traction est exercée sur les étages du dessus, surtout sur le plus haut. A ce niveau, l’armature a une épaisseur adaptée. La charge maximale agit entre le fronton en partie proéminent du bâtiment et son toit. Les hauteurs de 3,00 à 3,35 m des étages rendent la contrainte de traction plus problématique.
Ce mode de construction, dans lequel les voiles et les dalles sont conçus comme une charpente globale, est relativement inhabituel pour un immeuble de bureaux parce qu'il est contraignant et difficile à réaliser.

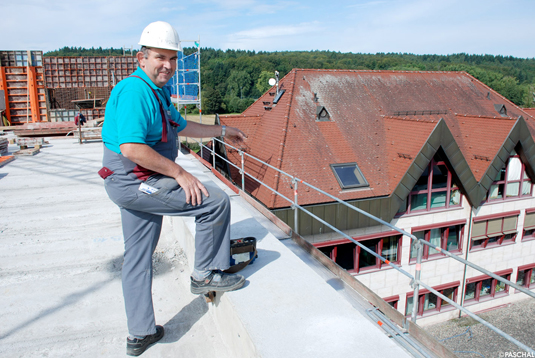

Au-dessus des toits de Wilferdingen, il fallait encore répondre aux exigences techniques de construction.
Un coffrage et des échafaudages performants
Les étages comportaient aussi des segments plus réduits à coffrer de quelques décimètres, avec en dessous des saillies murales et l'escalier, ce qui rendait non rentable l'usage exclusif d'éléments de grande surface. Pour des raisons techniques, il fallait bétonner sans joint - donc en une coulée - dans les zones touchant aux structures ; les phases de bétonnage retenues devaient également être de grande taille.
La zone technique du dessus du toit affronte la charge statique la plus haute au niveau de construction. Une construction sans joints et des raccords vissés ont été nécessaires.
La combinaison d'un coffrage systémique sur grandes et petites surfaces est une spécialité du fabricant de coffrages PASCHAL dont les coffrages de voile peuvent être adaptés tous les1,0 cm au chantier. L'entreprise de BTP Wilhelm Dennig a choisi d'utiliser le Treillis/GE.
En plus du propre coffrage, la société dispose aussi de ses propres échafaudages qui ont pu être adaptés avec souplesse aux dimensions variables des phases de bétonnage.
„Le Treillis/GE a bien montré qu'il était solide et adapté !“, Hans-Peter Dennig, maître maçon, chef de chantier et responsable de la société, en est bien convaincu.
Treillis/GE
Le coffrage universel Treillis/GE mérite entièrement son nom car ce coffrage a prouvé sa polyvalence et sa flexibilité dans plus de 40 pays et sur les chantiers les plus divers , qu'il s'agisse de fondations, voiles, puits, contours polygonaux, potreaux ou poutres.
Les travaux effectués avec le Treillis s'avèrent plus rapides et plus simples qu'avec d'autres produits. Le cadre stable en acier plat est facile à nettoyer et à manipuler. Le Treillis fait partie des coffrages systémiques les plus connus, polyvalents et répandus.
En complément d'une gamme diversifiée de petits éléments de coffrage, il existe les grands éléments GE qui mesurent jusqu'à 2,00 m de large et 2,50 m de haut et peuvent absorber une pression de béton frais allant jusqu'à 60 kN/m².
Cet immeuble de banque à cinq étages et exigeant au niveau de la technique de construction a été érigé avec la Treillis/GE.
Spectaculaire
Ce qui est remarquable sur ce chantier est que, pour la construction du bâtiment déjà existant de la banque en 1989, c'est également la Treillis/GE qui a été utilisée - et de toute évidence les 20 gros éléments tout comme sur cette nouvelle tranche de construction ! Ceux-ci ont été régulièrement rénovés et équipés de nouveaux contreplaqués mais assurent toujours fidèlement leur service – à ce jour en plus de 20 autres éléments GE plus récents.
Le GE a 23 ans d'expérience derrière lui et ce n'est pas près de s'arrêter. Cet investissement dans un produit de marque a plus que payé. „C'est le top de la construction et il est très économique– nous sommes très contents du Treillis/GE“, concède Hans-Peter Danner.
Perspectives
Le gros œuvre est depuis terminé, on va passer à l'aménagement intérieur et au déménagement. L'ancien toit à pignon existant doit être déposé et être transformé en toiture terrasse végétalisée. Tous les travaux devraient être terminés avant l'automne 2012.
Maître d'ouvrage : Volksbank Wilferdingen-Keltern
Architecte : BGF + Architekten (Wiesbaden)
Direction des travaux : Ingenieurbüro Dill (Neuenbürg)
Charpentes ; IBC Ingenieurbau-Consult GmbH
Coordination du projet : VR Bauregie GmbH (Eschborn)
Coffrage béton : PASCHAL-Werk G. Maier GmbH (Steinach)
